Memulai pemrograman Arduino dengan VSCode + PlatformIO

28 January 2022 - 5 mins read time

Kali ini saya akan mencoba memberikan tutorial bagaimana cara untuk develop/mengembangkan/ngoding Arduino dengan menggunakan IDE VSCode dan plugin PlatformIO sebagai alternatif dari Arduino IDE. IDE singkatan dari Integrated Development Environment, IDE sendiri adalah sebuah aplikasi yang membantu kita untuk develop aplikasi lain, biasanya IDE mempunyai fitur yang cukup untuk memenuhi kebutuhan dalam development di dalam satu aplikasi.

Berikut adalah alasan saya menggunakan VSCode sebagai IDE untuk develop aplikasi Arduino adalah:

Dengan fitur extension yang sangat lengkap VSCode dapat digunakan untuk develop aplikasi dengan beragam bahasa pemrograman dan juga dengan banyaknya tools lain yang tersedia di extensions ang membantu untuk development, dengan VSCode ini kita dapat membuat aplikasi Web, Desktop, Mobile sampai dengan Microcontroller
VCS atau Version Control System adalah salah satu fitur bawaan dari VSCode untuk menyimpan setiap perubahan pada kode kita, VCS ini juga berguna jika kita melakukan develop berkolaborasi dengan orang lain dan juga jika kita menggunakan VCS dan menghubungkan ke server seperti GitHub kita tidak kawatir kode kita akan hilang, karena sudah tersimpan di Cloud.

PlatformIO

PlatformIO adalah salah satu extension yang ada di VSCode yang dapat digunakan untuk mendevelop berbagai macam embedded system dalam satu konfigurasi, dengan PlatformIO kita bisa mendevelop di platform Espressif(ESP), Atmel, Teensy dan lain lain bisa di lihat list nya lengkap di sini

Install VSCode

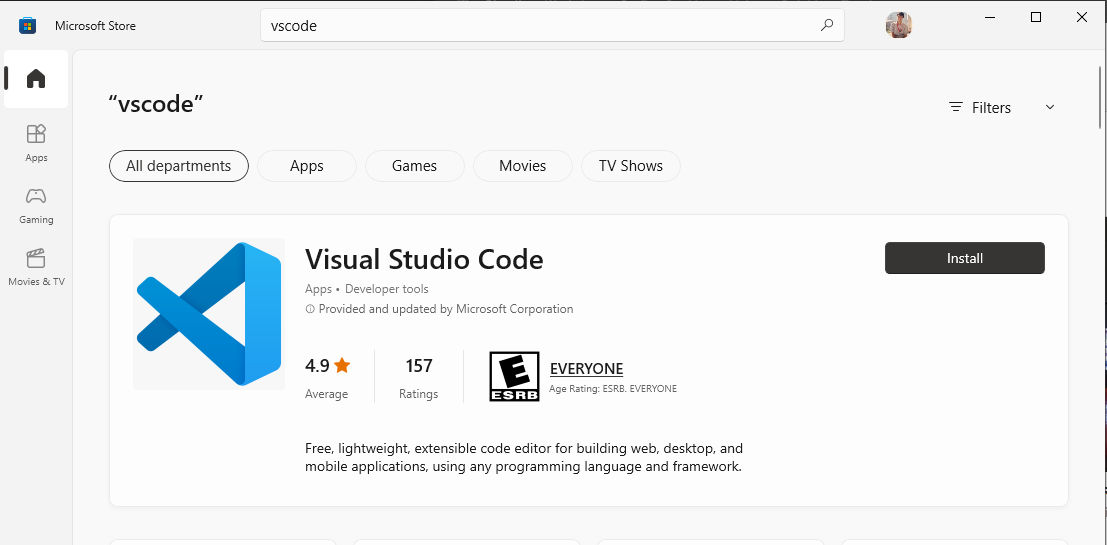

Untuk installasi VSCode temen-temen tinggal buka aplikasi Microsoft Store kemudian ketik VSCode di kolom pencarian, kemudian klik install.

Microsoft Store

Setelah selesai instalasi, maka VSCode sudah bisa di jalankan melalui Start menu windows.

Install PlatformIO extension

Setelah VSCode terbuka, pada menu kiri ada tab Extensions, di menu inilah tempat semua extensions yang bisa digunakan untuk membantu kita pada saat develop. Untuk memasang extension PlatformIO temen temen tinggal ketik di kolom pencarian extension seperti gambar di bawah ini dan klik install

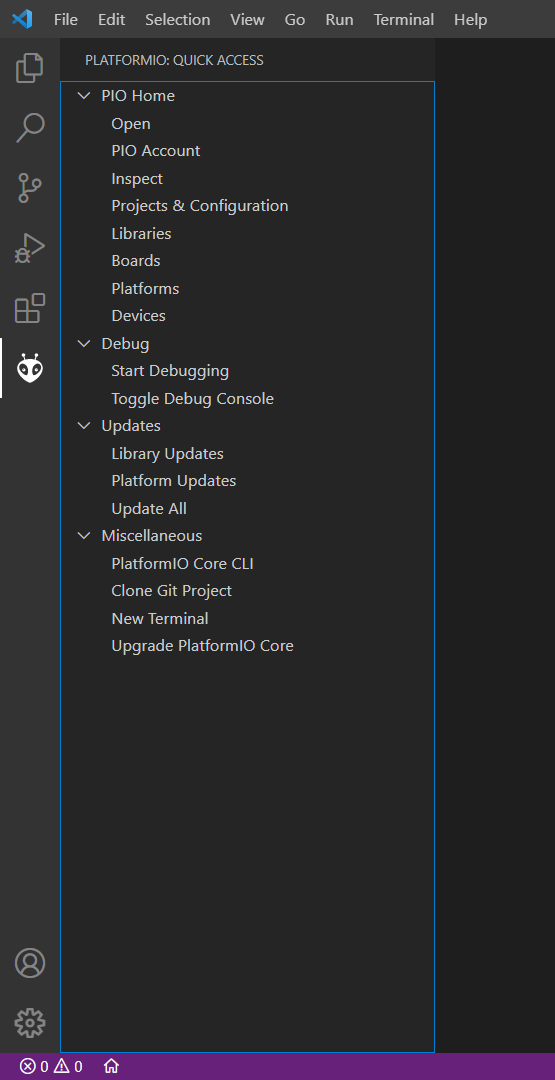

Setelah plugin terinstall maka di sidebar kiri akan ada tambahan menu PlatformIO

Membuat Project

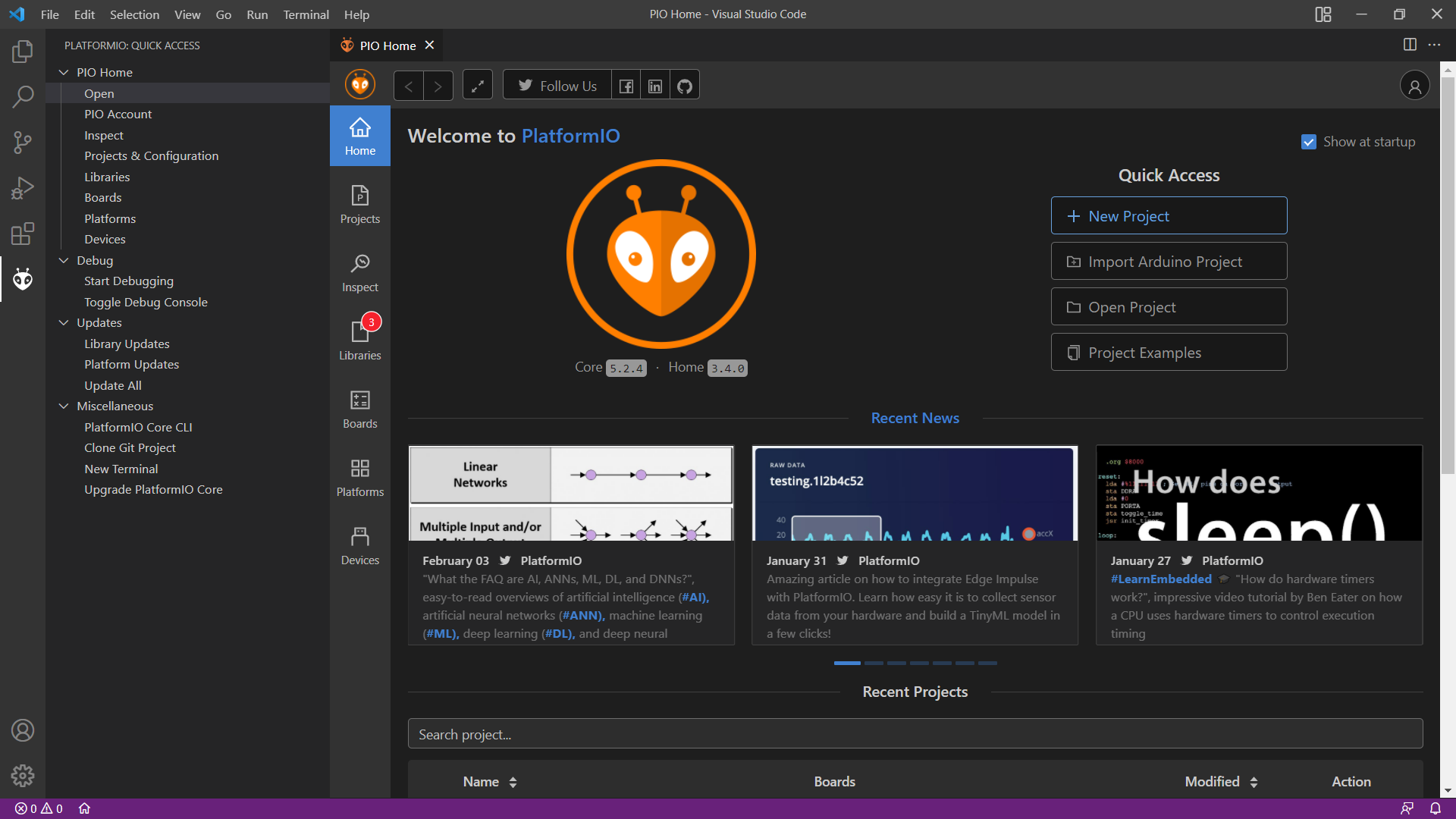

Untuk memulai membuat project, buka menu PIO Home kemudian klik Open, setelah halaman PIO Home terbuka klik tombol New Project

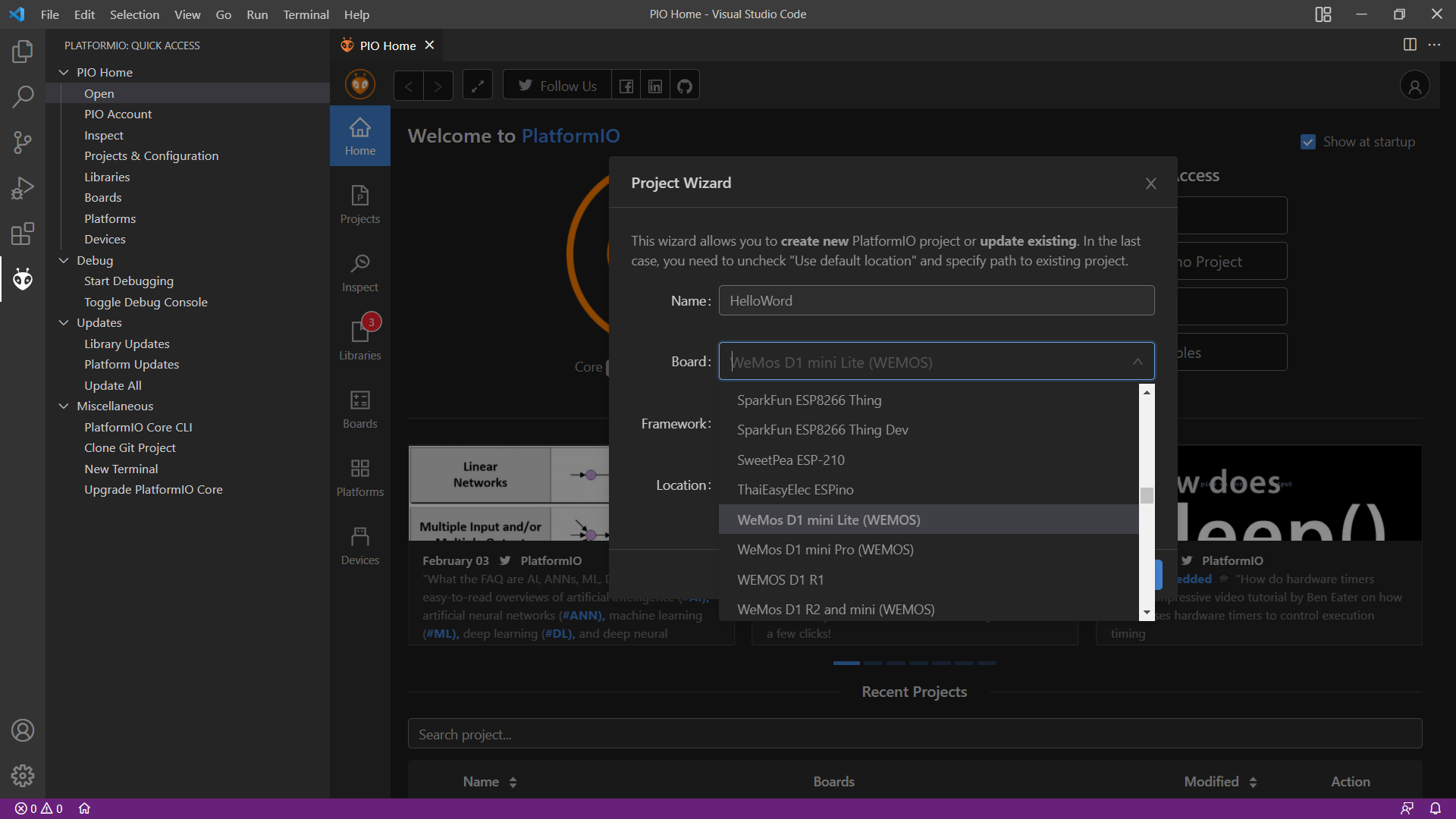

Selanjutnya akan keluar dialog untuk membuatan Project baru, di dalam dialog ini temen-temen di berikan pilihan untuk memilih Board dan Framework. temen-temen bisa pilih board yang akan di pakai untuk develop, disini saya akan menggunakan Board Wemos D1 Mini ESP8266 dan framework Arduino, kemudian klik tombol Finish.

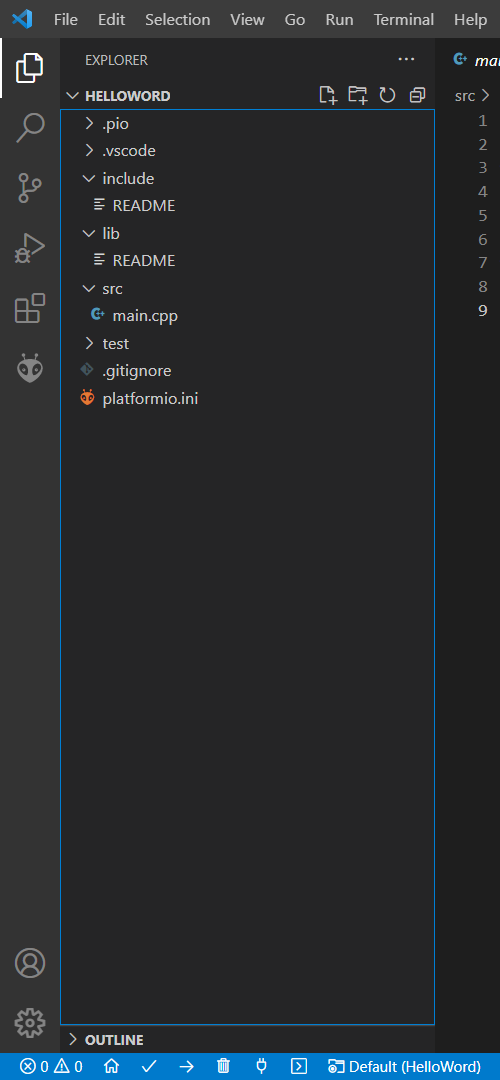

Setelah proses pembuatan project selesai makan di tab Explorer akan terbuat sebuah struktur folder dan file yang sudah di tentukan oleh PlatformIO dan ini menurut saya lebih rapi dibandingkan menggunakan Arduino IDE. Berikut adalah folder dan file yang perlu temen-temen ketahui fungsinya:

src, digunakan untuk menaruh semua kode utama kita, contohnya adalah main.cpp
test, digunakan untuk menaruh kode unit test, ini adalah salah satu kelebihan dari PlatformIO yang mempunyai fitur Unit Testing engine, mungkin saya akan bahas ini di postingan lain.
lib, digunakan untuk menaruh library pribadi atau library yang tidak terdaftar di PlatformIO Library
platformio.ini, file ini adalah file konfigurasi dari project kita, jika teman-teman buka di dalamnya akan ada informasi seperti Board & Platform apa yang kita gunakan dll.

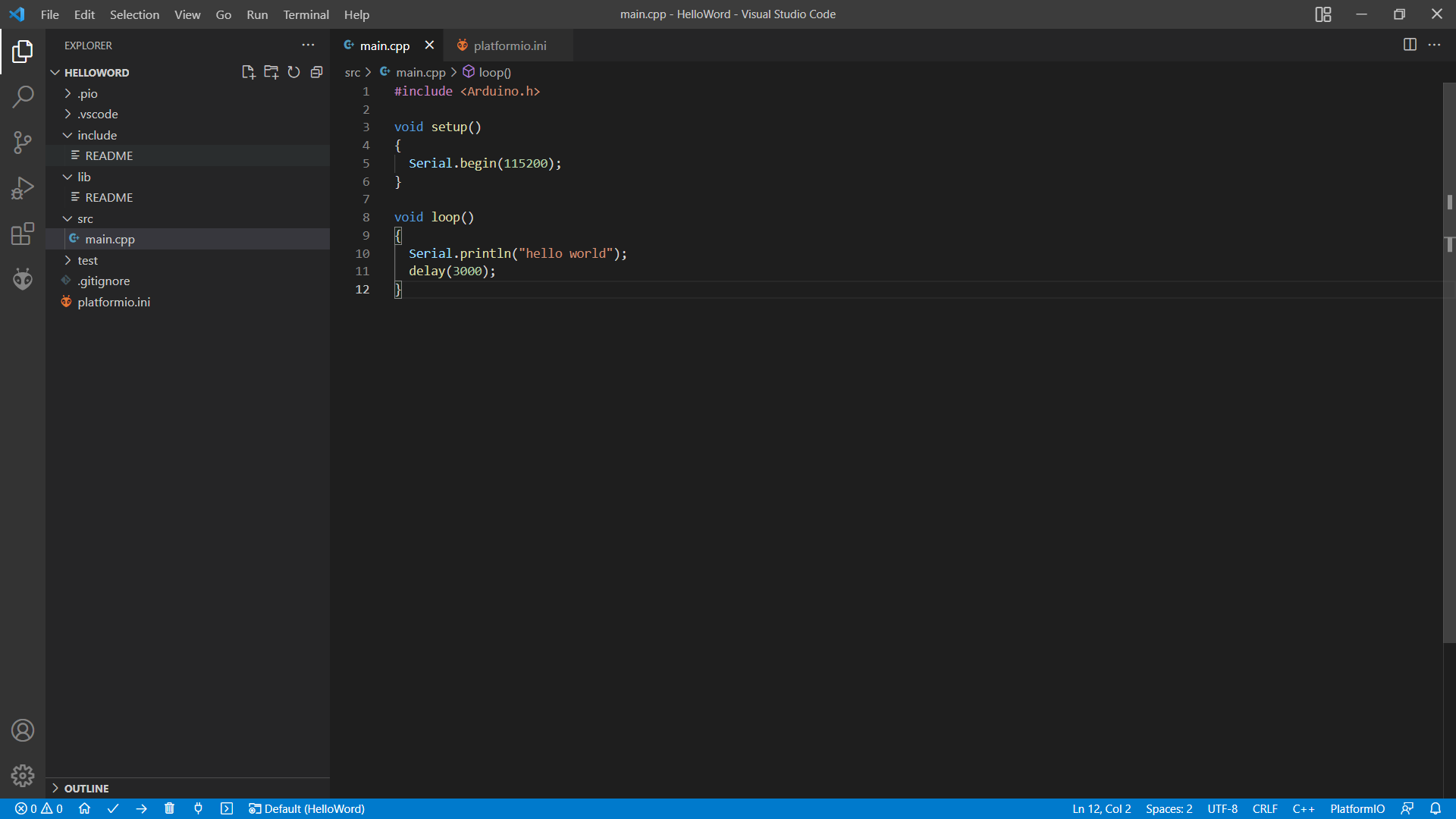

Untuk memulai develop kita akan menulis kode dengan menuliskan text Hello World ke Serial, contoh kode bisa di lihat di screenshot bawah ini.

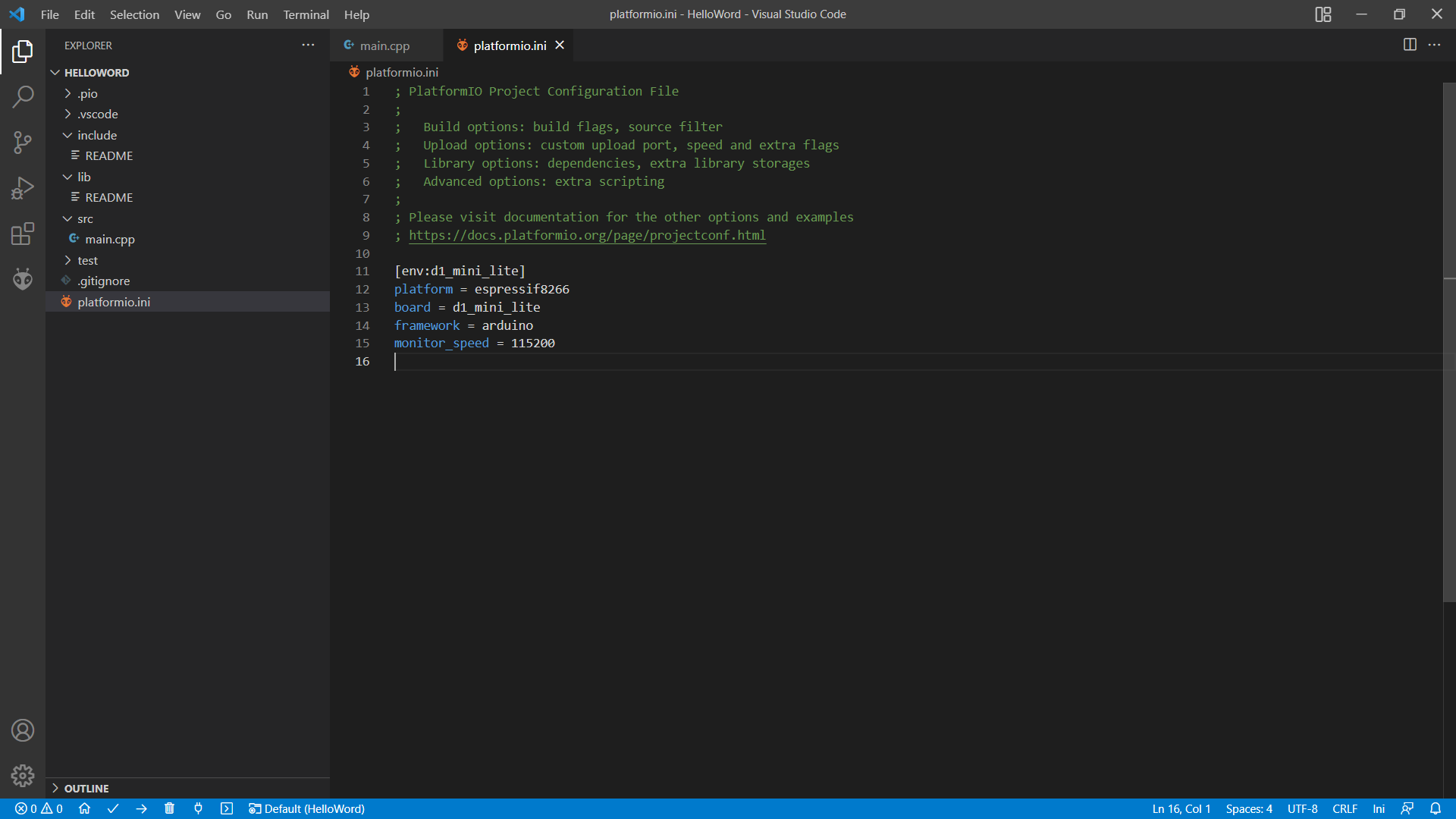

pada kode di atas saya memakai serial dengan baud rate 115200, sedangkan konfigurasi default PlatformIO adalah 9600, untuk merubahnya kita dapat melakukanya di file platformio.ini dengan menuliskan parameter baru yautu monitor_speed = 115200 seperti di bawah ini

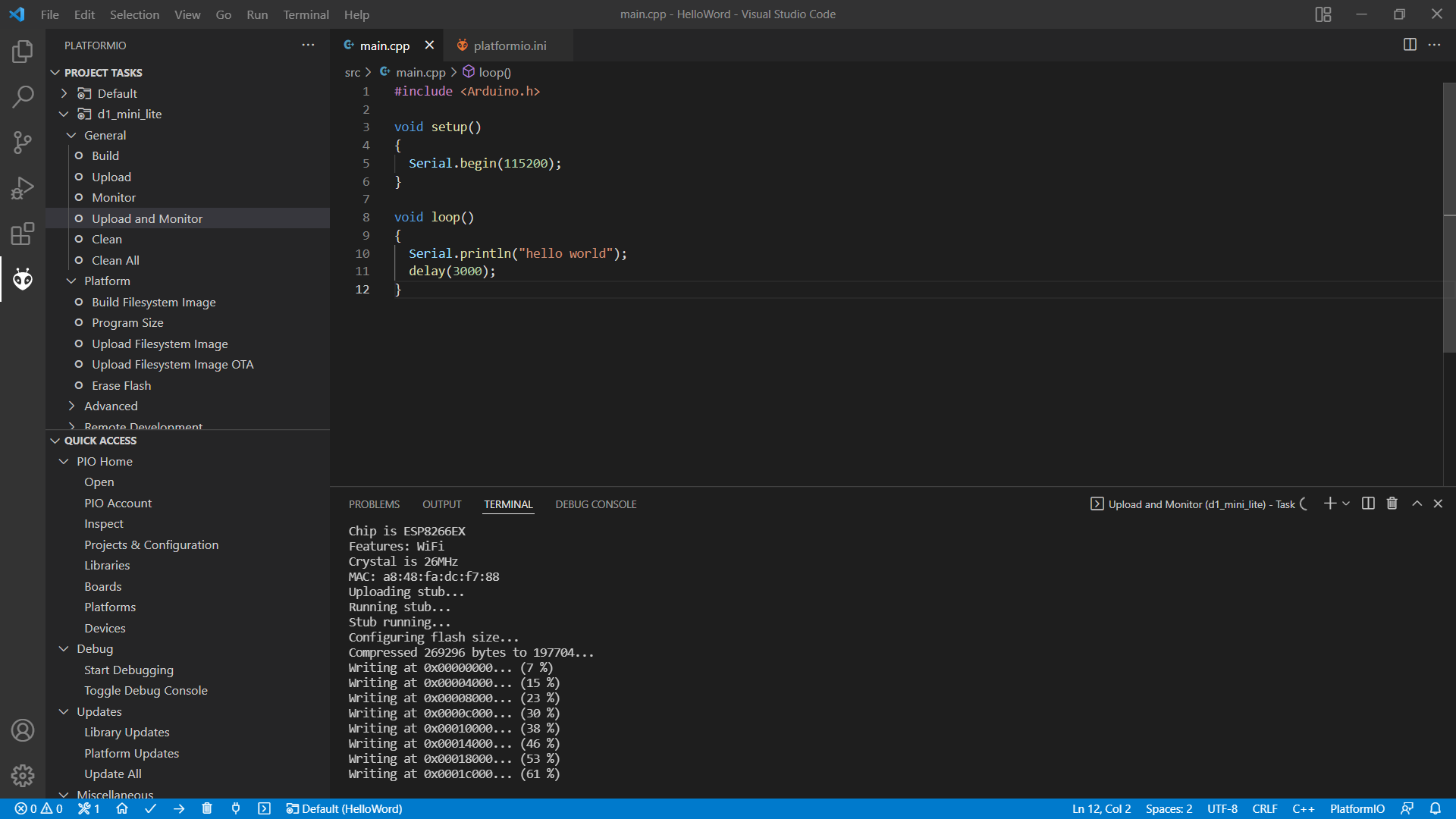

Untuk menjalankan kode ini biasanya saya menggunakan menu yang ada di PlatformIO extension Upload and Monitor, menu ini digunakan jika kita ingin mengupload kode/sketch ini sekaligus menampilkan Serial Monitor.

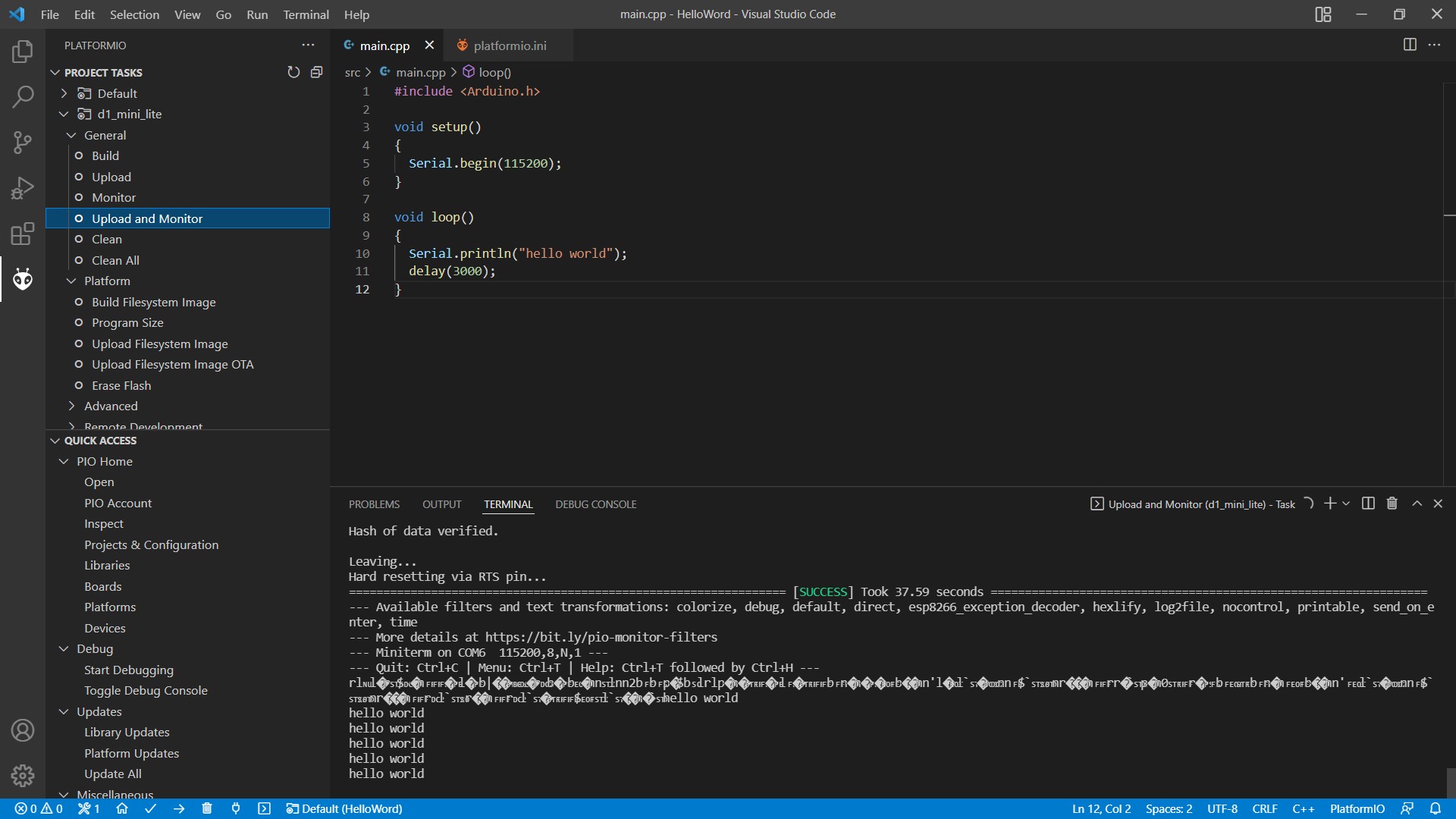

Jika tidak ada error pada kode kita maka proses build kode dan upload sketch akan seperti di bawah ini, dan Jendela Serial Monitor akan otomatis berjalan.

Menambahkan Library

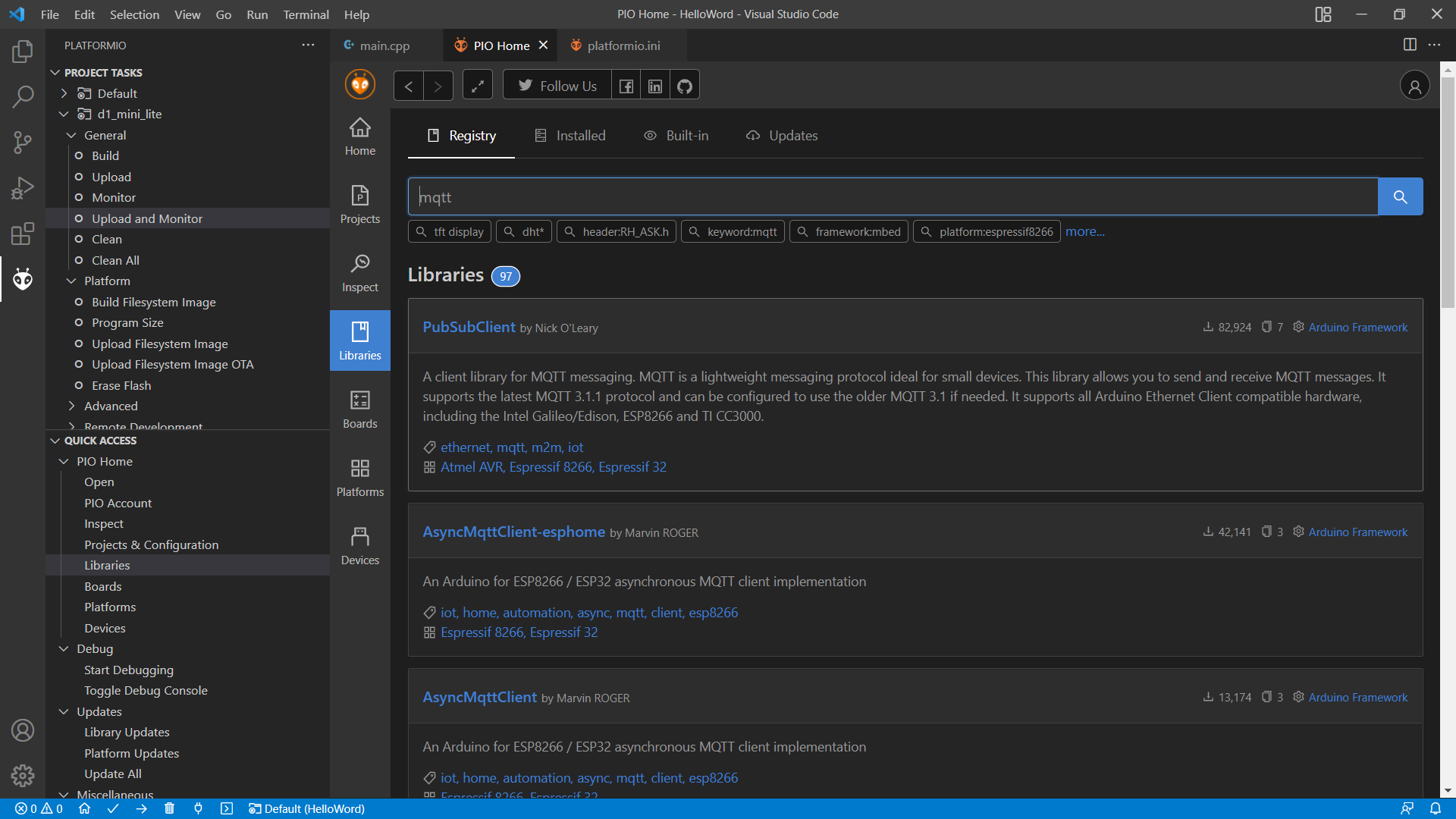

Pada mendevelop sebuah kode kita tidak jarang akan menggunakan sebuah Libary yang ada untuk mendukung kode kita. di PlatformIO ini kita dapat menambahkan library pada menu PIO Home dan buka tab Libraries seperti di bawah ini.

kemudian temen-temen bisa masukan kata kunci pencarian untuk library yang di pakai, di sini untuk contoh saya akan memasang library PubSubClient oleh Nick O`Leary. setelah menemukan library yang akan di pakai selanjut nya klik library tersebut dan klik tombol Add to Project.

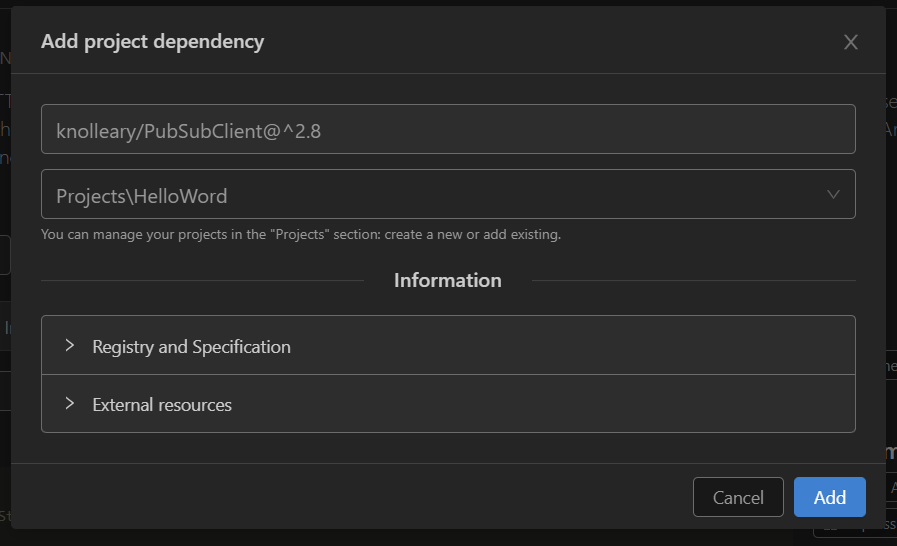

pada dialog Add project dependency pilih Project yang telah kita buat untuk dipasang Library tersebut.

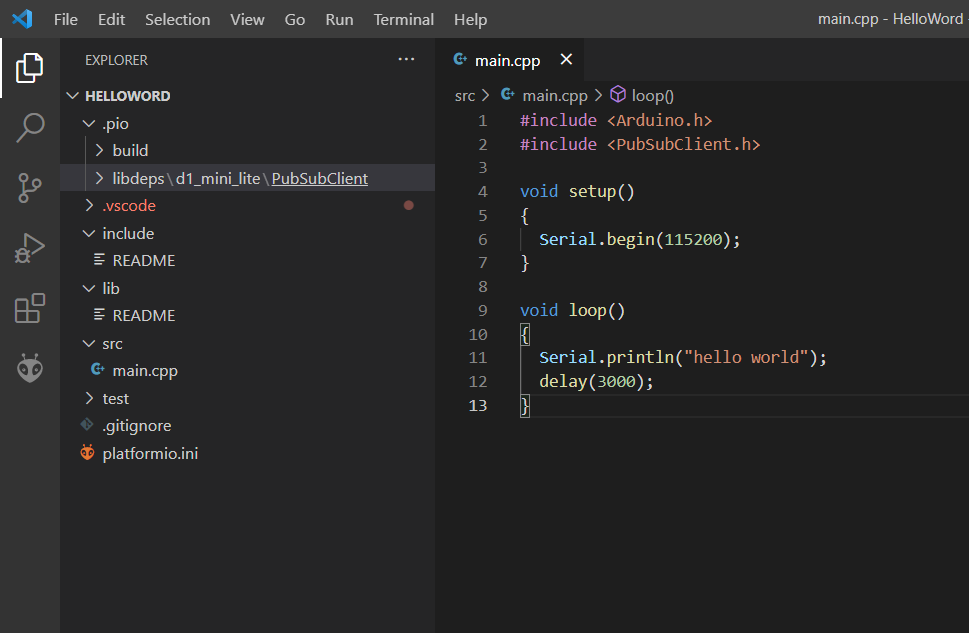

Jika tidak ada error maka kode kita di main.cpp kita sudah bisa include file header dari library yang sudah kita pasang sebelumnya, seperti di bawah ini

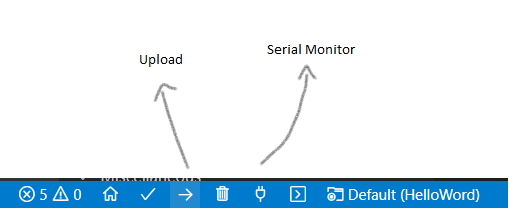

Sebagai informasi tambahan, di VSCode ada menu Side Bar yang lokasi nya ada di bawah berwarna biru, di sini ada menu Platform IO seperti Upload dan membukan Serial Monitor, berbeda dengan yang saya gunakan sebelumnya Upload dan Monitor menu di sini digunakan juga temen-temen ingin upload kode saja tanpa membuka Serial Monitor, atau membuka Serial Monitor tampa upload sketch.

Sekian sedikit share dari saya, semoga artikel ini dapat membantu temen-temen dalam terus berkreasi.
